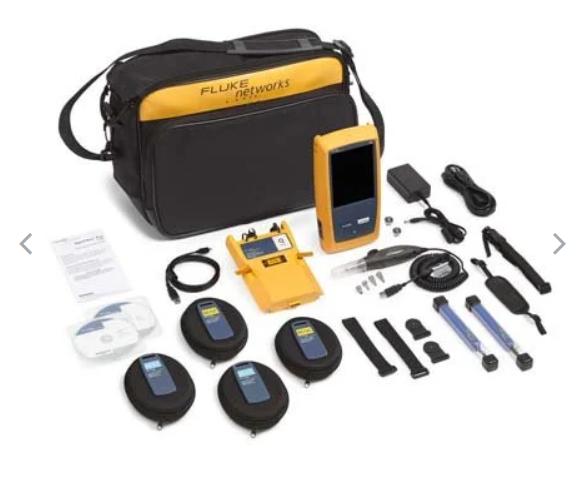

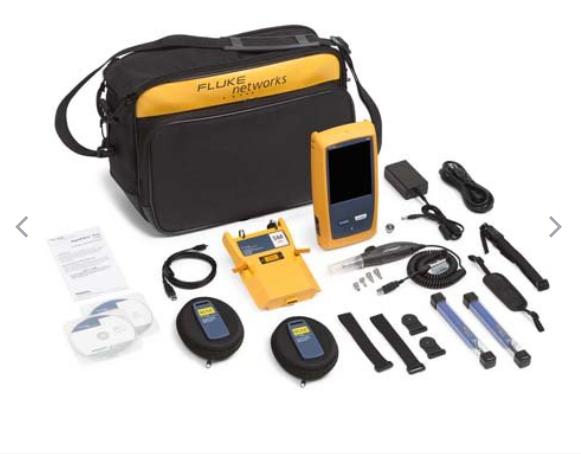

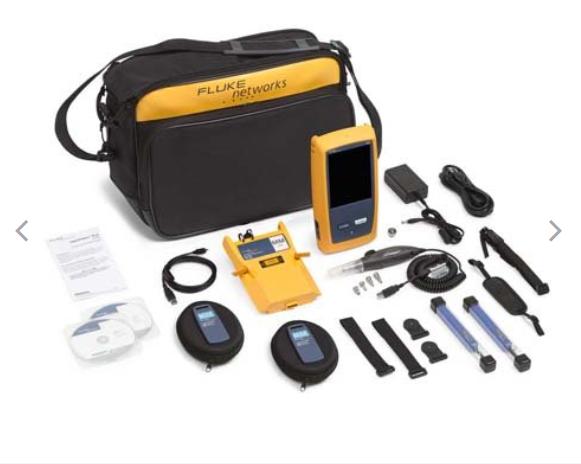

福祿克FLUKE OptiFiber? Pro OTDR 系列

發布時間：2024-04-11人氣：77

產品亮點

Fluke Networks 的 OptiFiber? Pro 系列 OTDR 可讓新手和專家提高效率。自動跡線分析和設置支持數據中心、PON 和外部設施等應用。高級功能包括手動專家模式、用于深入跡線分析的觸摸縮放以及用于雙向測試的 SmartLoop。支持 Versiv 銅纜和光纖損耗認證模塊。

多種波長（850、1300、1310,1490、1550 和 1625 nm）支持 LAN、數據中心、PON、FTTx 和外部設施應用。
自動設置可檢測光纖特性并設置測量參數
手動專家模式支持對自動設置進行簡單調整，便于進行詳細測試。

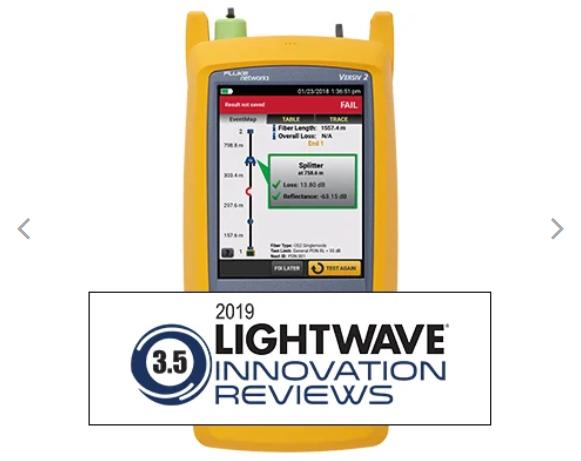

EventMap 可自動識別連接器、熔接頭、折彎和分光器等事件
基于手勢的界面可以快速、深入地進行軌跡分析查看更多 >

見授權租賃合作伙伴

概述

專為企業、數據中心、外部設備和 PON 光纖而設計

隨著光纖網絡的發展，在更多地方進行測試的需求也在增加?，F(xiàn)在以下領域都需要 OTDR：

FTTx
企業
OSP
PON
POLAN

許多專為光纖故障診斷而設計的 OTDR 是面向運營商的，包括繁瑣而復雜的功能。OptiFiber Pro OTDR 系列是一級 OTDR 設備，具有多種功能且簡單易用，同時面向企業網絡工程師以及在企業和 OSP 環境中工作的線纜安裝人員。

特性

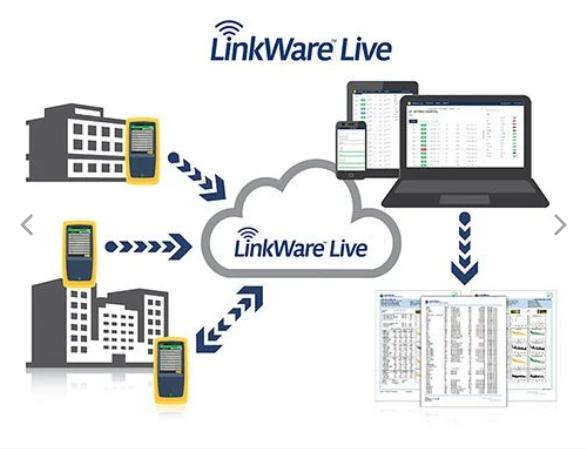

LinkWare? Live 測試結果管理服務

OptiFiber Pro 和 OptiFiber Pro HDR OTDR的比較

規格

OptiFiber Pro OTDR 主要規格

波長

850 nm +/- 10 nm
1300 nm +35/-15 nm

1310 nm +/- 25 nm
1550 nm +/- 30 nm

850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm

兼容光纖類型

50/125 μm
62.5/125 μm

單模

50/125 μm
62.5/125 μm
單模

事件死區 1

850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）

1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）

850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）
1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）

衰減死區 2

850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）

1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）

850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）
1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）

動態范圍3，5，6

850 nm: 一般為 28 dB
1300 nm: 一般為 30 dB

1310 nm: 一般為 32 dB
1550 nm: 一般為 30 dB

850 nm: 一般為 28 dB
1300 nm: 一般為 30 dB
1310 nm: 一般為 32 dB
1550 nm: 一般為 30 dB

最大距離范圍設置

260 km

最大距離范圍設置

40 km

130 km

MM：40 km
SM：130 km

距離測量范圍 4，5，7，8，9，10

850 nm: 9 km
1300 nm: 35 km

1310 nm: 80 km
1550 nm: 130 km

850 nm: 9 km
1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km

反射范圍 4，5

850 nm: 一般為 -14 dB 至 -57 dB
1300 nm: 一般為 -14 dB 至 -62 dB

1310 nm: 一般為 -14 dB 至 -65 dB
1550 nm: 一般為 -14 dB 至 -65 dB

850 nm: 一般為 -14 dB 至 -57 dB
1300 nm: 一般為 -14 dB 至 -62 dB
1310 nm: 一般為 -14 dB 至 -65dB
1550 nm: 一般為 -14 dB 至 -65 dB

采樣分辨率

3 cm 至 400 cm

脈沖寬度（額定）

850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns

1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

測試時間（每波長）

自動設置：5 sec (typical)
快速測試設置：一般為 2 秒
最佳分辨率設置：2 到 180 秒
FaultMap 設置：2 秒（一般），180 秒（最大）
DataCenter OTDR 設置：1 秒（一般在 850 nm），7 秒（最大）
手動設置：3，5，10，20，40，60，90，120，180 秒

自動設置：10 sec (typical)
快速測試設置：一般為 5 秒
最佳分辨率設置：5 到 180 秒
FaultMap 設置：10 秒（一般），180 秒（最大）
DataCenter OTDR 設置：20 秒（一般），40 秒（最大）
手動設置：3，5，10，20，40，60，90，120，180 秒

自動設置：
MM – 一般為 5 秒
SM – 一般為 10 秒
自動設置：
MM – 一般為 5 秒
SM – 一般為 10 秒
快速測試設置：
MM – 一般為 2 秒
SM – 一般為 5 秒
最佳分辨率設置：
MM – 2 到 180 秒 M
SM – 5 到 180 秒
FaultMap 設置：
MM - 2 秒（一般），MM - 180 秒（最大）
SM - 10 秒（一般），SM - 180 秒（最大）
DataCenter OTDR 設置：
MM – 1 秒（一般在 850 nm） MM – 7 秒（最大）
SM – 20 秒（一般） SM – 40 秒（最大）
手動設置：
-3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒

1. 在低于最短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰多模 < -40 dB，單模 < - 50 dB。
2. 在偏離最短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰多模 < -40 dB，單模 < - 50 dB。
3. 對于 OM1 光纖典型的反向散射系數：850: -65 dB, 1300: -72 dB.
4. OM2-OM4 光纖的典型反向散射和衰減系數：850 nm: -68 dB; 2.3 dB/km: 1300 nm: -76 dB; 0.6 dB/km.
5. OS1-OS2 光纖的典型反向散射和衰減系數：1310nm/1550nm ：-79 dB; 0.32 dB/km; 1550 nm: -82 dB; 0.19 dB/km.
6. SNR=1 方法，3 分鐘平均，最大脈沖寬度。
7. 通常在 850 = 9 km 發現端點或通常在 7 km 發現 0.1 dB 事件（事件之前最大 18 dB 衰減）。

OptiFiber Pro HDR 主要規格

波長

1310 nm +/- 25 nm
1550 nm +/- 20 nm

1310 nm +/- 25 nm
1490 nm +/- 20 nm
1550 nm +/- 20 nm

1310 nm +/- 25 nm
1550 nm +/- 20 nm
1625 nm +/- 20 nm

兼容光纖類型

單模

OTDR 端口連接器

可清潔 APC 套圈，帶可拆卸 SC 適配器

事件死區 1

0.7 m（典型）

衰減死區 2

4m（典型值）

PON 死區3

30 m（典型）

動態范圍 4，5

1310 nm: 42 dB（典型值
1550 nm: 41 dB（典型）

1310 nm: 42 dB（典型）
1490 nm: 41 dB（典型）
1550 nm: 41 dB（典型）

1310 nm: 42 dB（典型）
1550 nm: 41 dB（典型）
1625 nm: 40 dB（典型）

反射率范圍 4

-14 至 -70 dB（典型）

采樣分辨率

3 cm 到 2 m

采樣點

最多 129000

脈沖寬度（額定）

5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns

距離不確定性

+/-(1 + 0.0005*距離 + 0.5*分辨率)

線性度

± 0.03 dB/dB

反射率不確定性

±2 dB

測試時間（每波長）

自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長

激光類別

1 類 CDRH 符合 EN 60825-2，第 3 版

校準周期

一年

1. 在低于最短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰值 @ - 50 dB。
2. 在偏離最短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰值? - 50 dB。
3. 在 1:16 非反射分光器后從反射散射測量于 +/- 0.5 dB 偏差，使用 50 ns 脈沖寬度和 3 cm 采樣分辨率。
4. OS1-OS2 光纖的典型反向散射系數：1310 nm: -79 dB; 1490 nm: -81 dB; 1550 nm: -82 dB; 1625 nm: -84 dB.
5. 3 分鐘平均，最寬脈沖寬度，100 km 光纖長度，SNR = 1。

其它主要技術指標

FiberInspector 探頭技術指標

放大倍率

~ 200X 帶 OptiFiber Pro 顯示

光源

藍色 LED

電源

Versiv 主機

視野 (FOV)

水平：425 μm
垂直：320 μm

最小可檢測微粒大小

0.5 μm

體積

大約 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），無適配器端頭

重量

200 g

溫度范圍

工作時：32°F to 122°F (0 °C to +50 °C)
存放：-4°F 至 +158°F（-20°C 至 +70°C）

合格證

CE（使用主機時）

VFL 技術指標

開關控制

機械開關和觸摸屏幕上的按鈕

輸出功率

316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm)

工作波長

650 nm 額定

譜寬 (RMS)

±3 nm

輸出模式

連續波和脈沖模式（2 Hz - 3 Hz 閃爍頻率）

接頭適配器

2.5 mm 通用

激光安全性（類別）

II 類 CDRH 符合 EN 60825-2

一般規格

重量

帶模塊和電池的主機：3 磅，5 盎司（1.28 千克）

體積

帶模塊和電池的主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）

電池

鋰離子電池組，7.2 V

電池壽命

八小時自動 OTDR 運行，雙波長，無視頻探頭連接，150 m 光纖

集成 Wi-Fi

符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）

充電時間

測試儀關

電量從 10% 充到 90% 需四小時

測試儀開

測試儀開啟時電量從 10% 充到 90% 需要六小時

環境技術指標

工作溫度*

-10oC 至 45oC

貯存溫度

-10oC 至 +60oC

操作高度

4,000 米 (13123 英尺)
3200 米（10,500 英尺）帶交流適配器

存儲高度

12,000 米

EMC

EN 61326-1

* 使用電池供電。帶 AC 適配器：0oC 至 45oC。每 15 分鐘時間段時實時掃描功能不能使用超過 5 分鐘。Maximum ambient temperature is 35oC for continuous use of the Real Time Trace function.
* 請不要將電池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的環境下超過一個星期，以免損壞電池容量。
