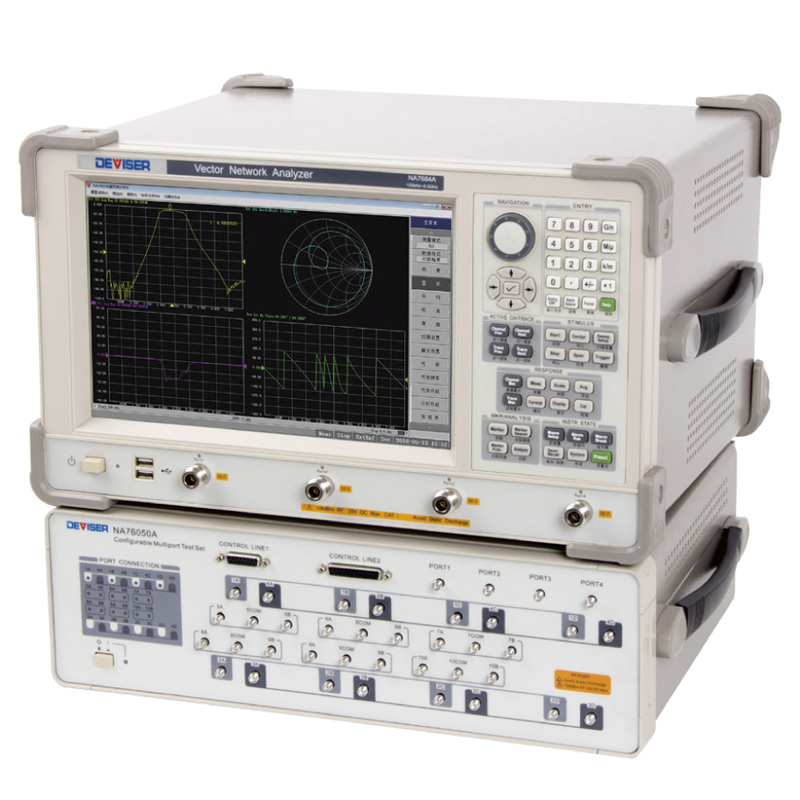

TelcomWay NA7600系列（100kHz-8.5GHz）矢量網絡分析儀多端口測試儀

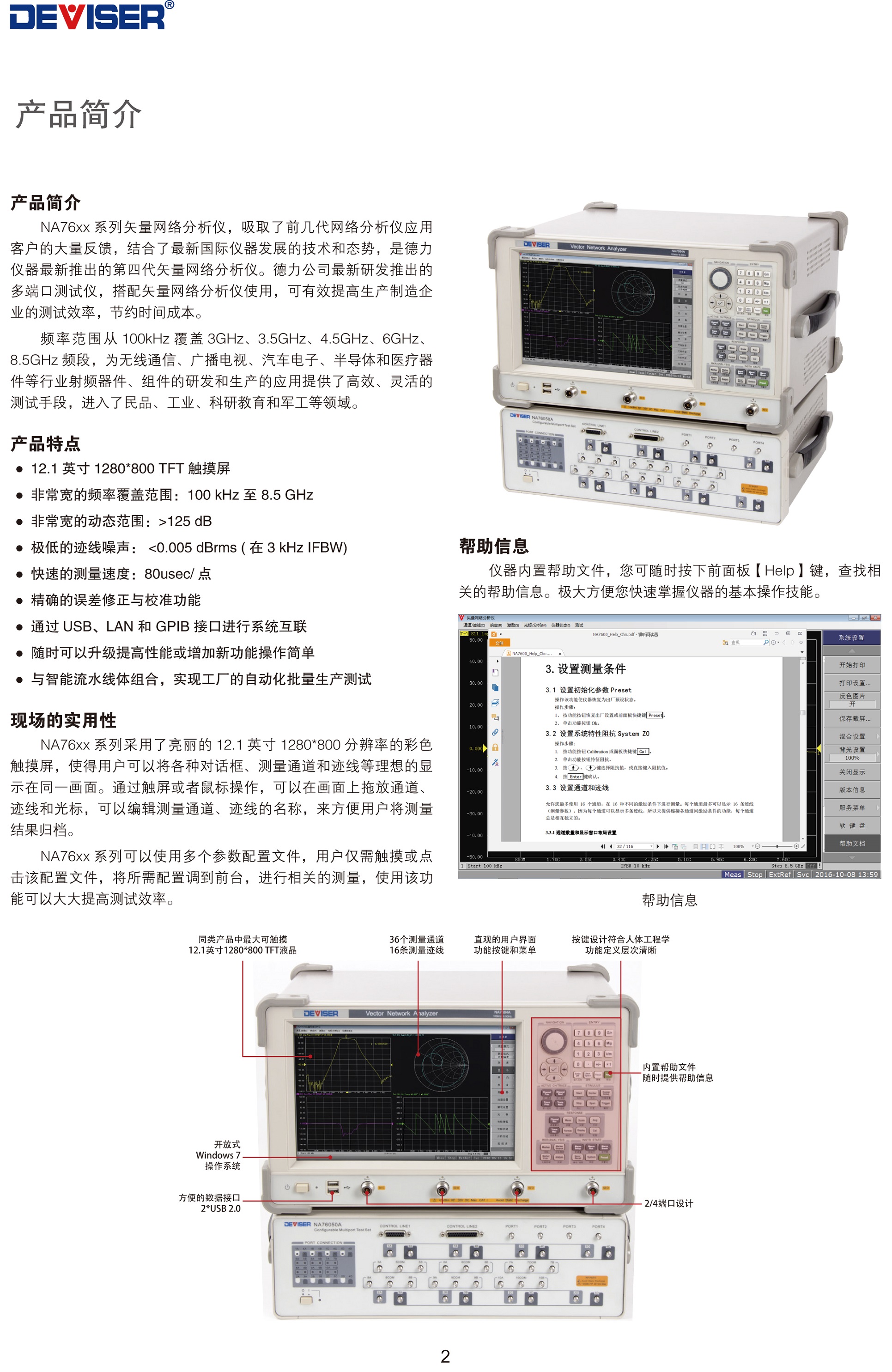

產品簡介

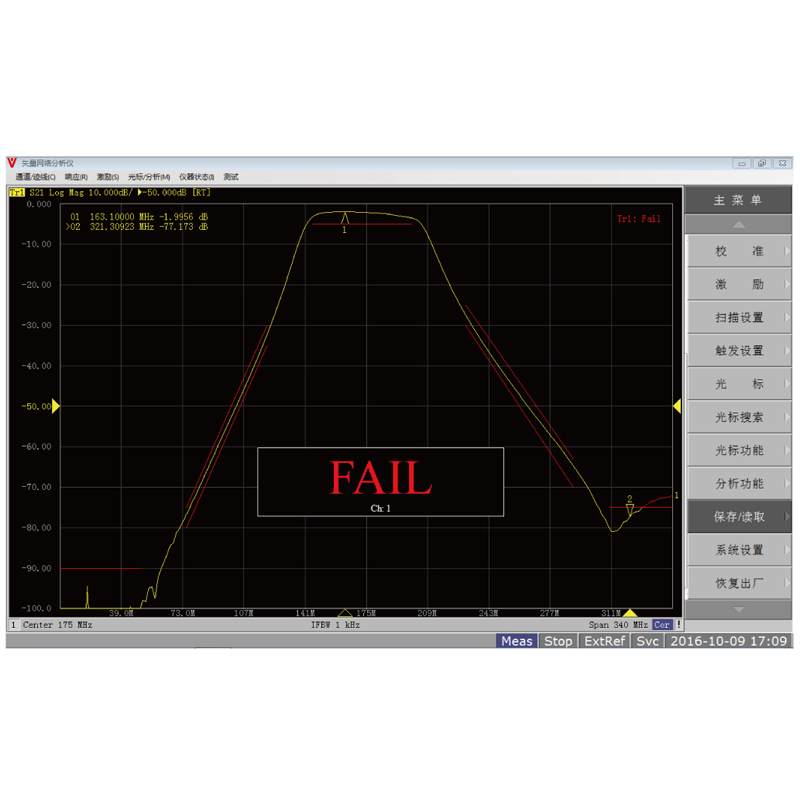

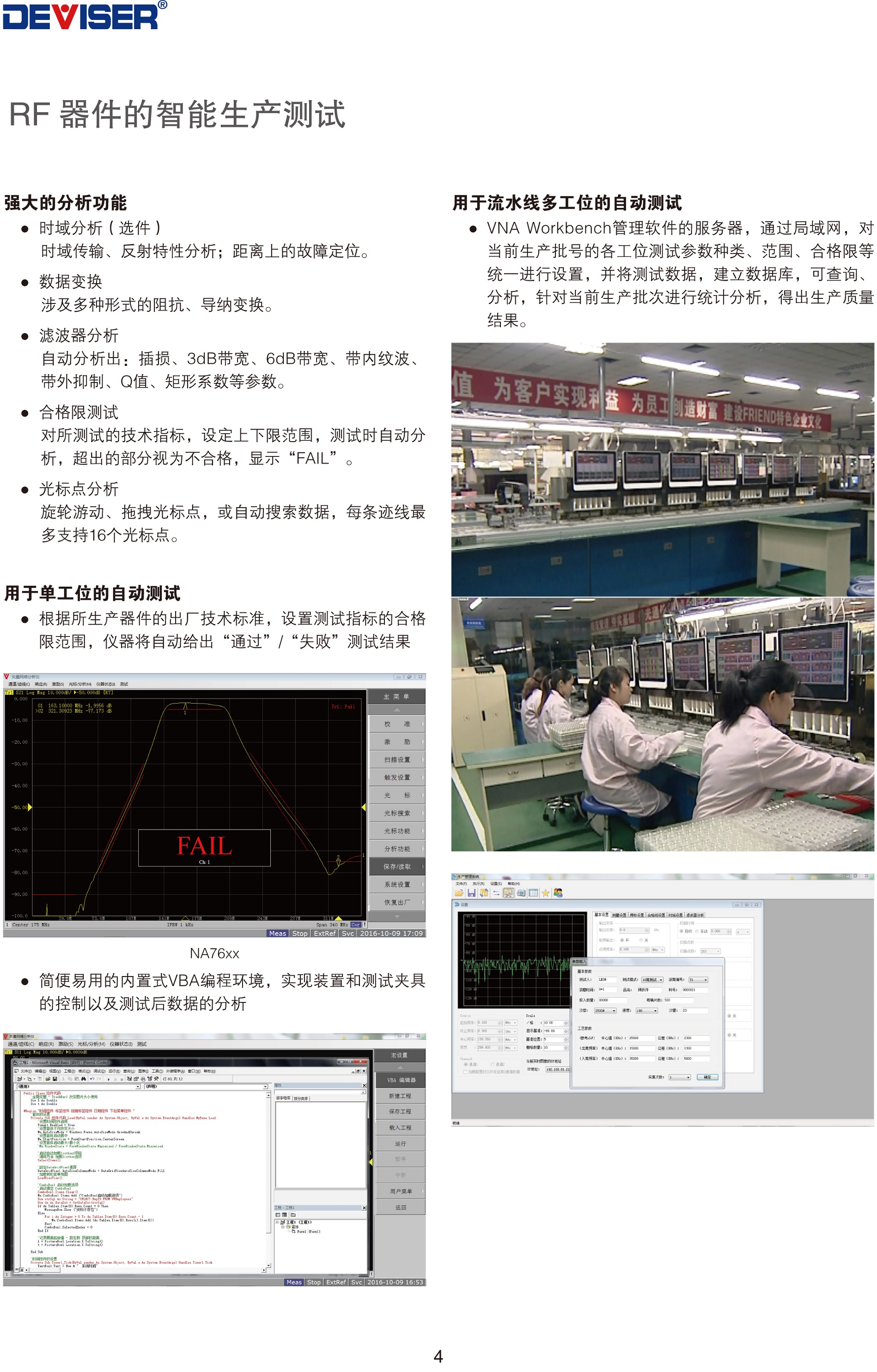

NA7600 系列矢量網絡分析儀，吸取了前幾代網絡分析儀應用客戶的大量反饋，采用更合理的面板布局，是德力儀器推出的新一代矢量網絡分析儀產品。此系列儀器結合德力多端口測試儀產品，可為生產制造企業提高測試效率，節約時間成本。頻率范圍從 100kHz 覆蓋 3GHz、3.5GHz、4.5GHz、6GHz、8.5GHz 頻段，為無線通信、廣播電視、汽車電子、半導體和醫療器件等行業射頻器件、組件的研發和生產的應用提供了高效、靈活的測試手段，進入了民品、工業、科研教育和軍工等領域。隨著 5G 通信的快速商用，NA7600 能夠針對 5G 通信鏈路中關鍵器件：濾波器、放大器、隔離器、天線、饋線等進行快速的功能性能測試，加速產業推進。例如，在 5G 通信中的濾波器測試中，NA7600 針對大動態范圍濾波器高效測試解決方案從三個維度進行了保障：125dB 寬動態范圍保障測試能力，快速的測量速度保障測試效率，精確的誤差修正與校準功能保障測試精度。測試中綜合使用NA7600 的極限測試、紋波測試、帶寬測試等可以快速、精確的測量并降低測試成本。

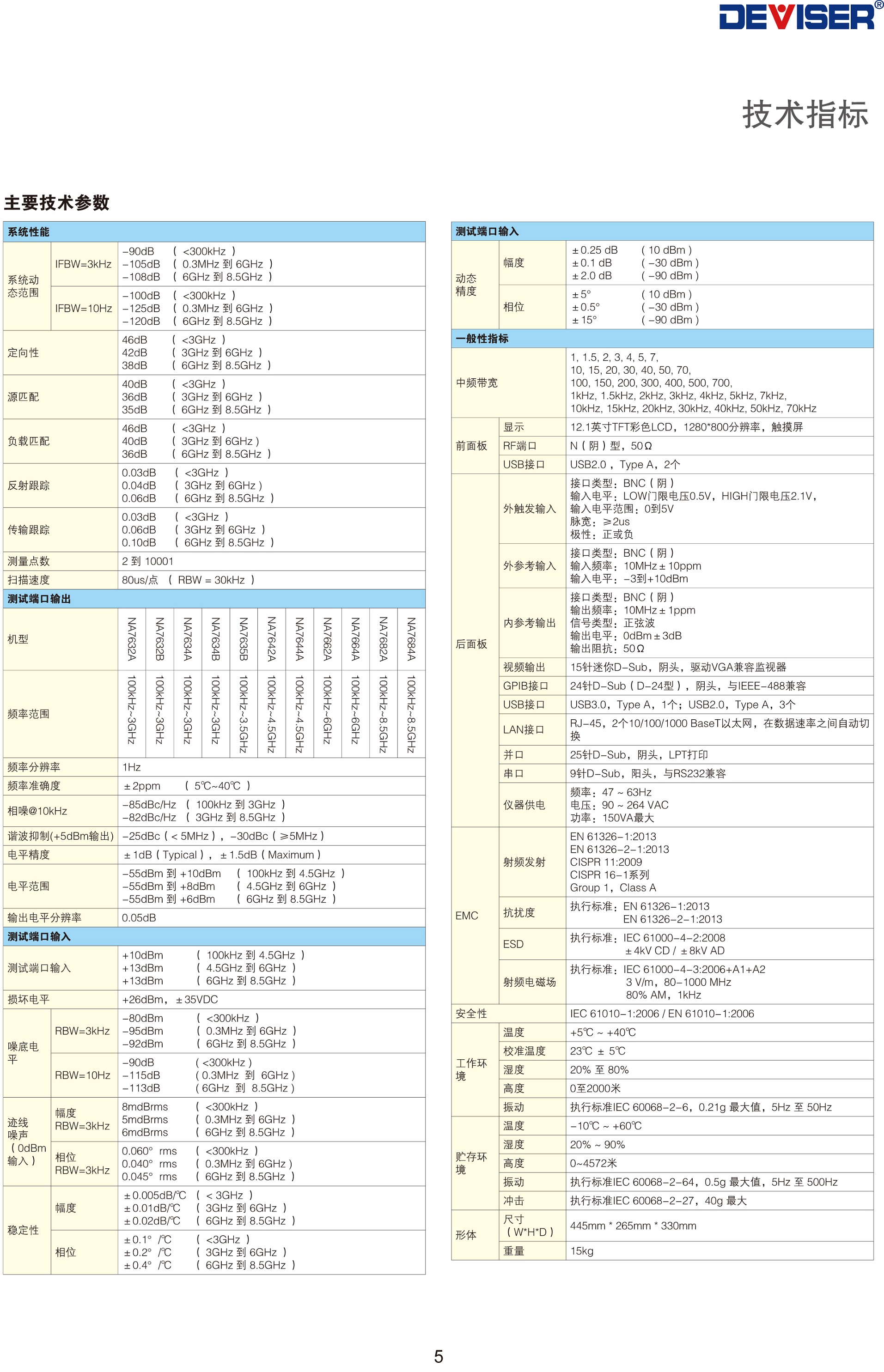

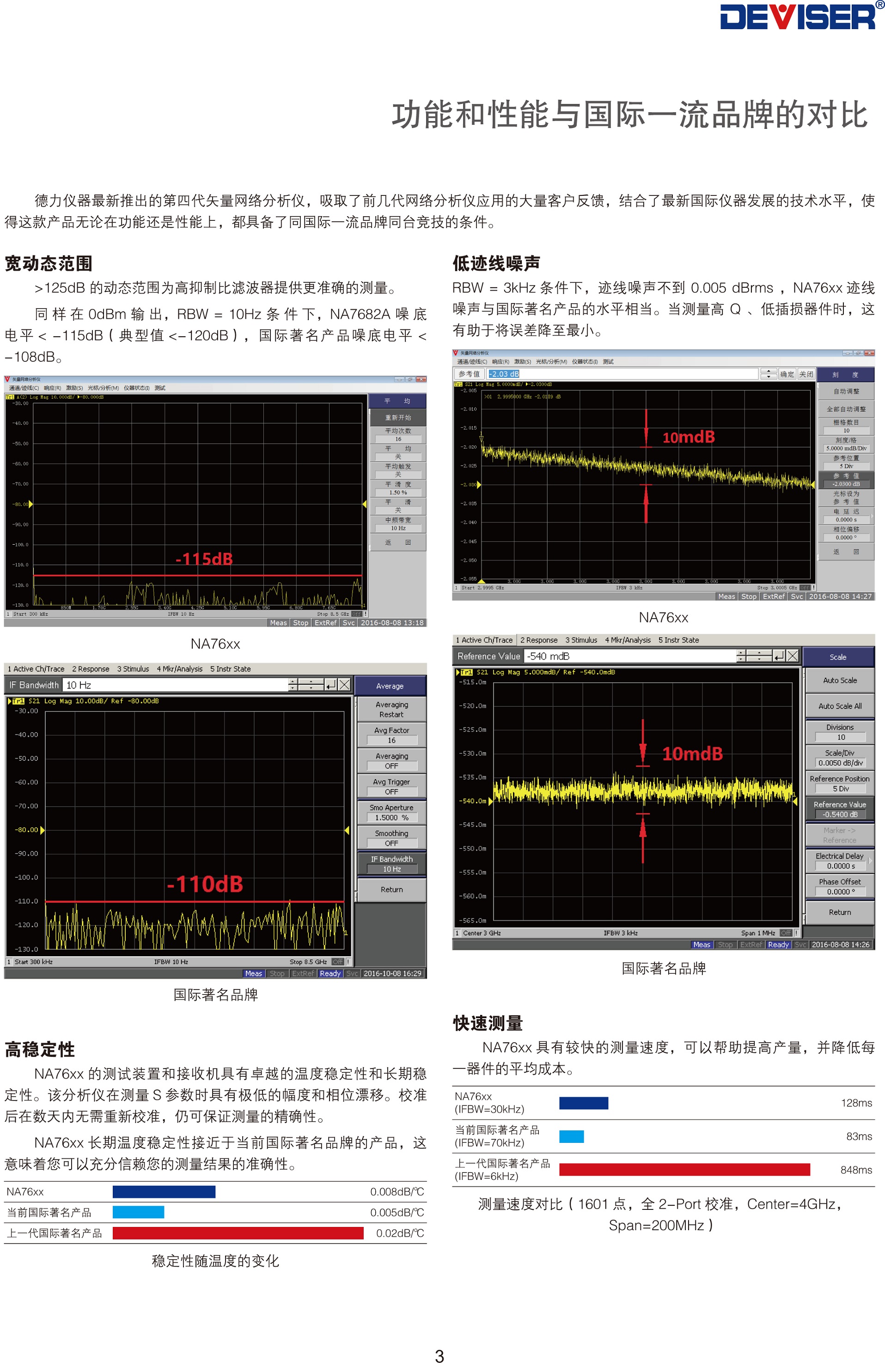

NA7600系列主要技術指標
| 動態范圍 | ||||
RBW=10Hz | -100dBm （ <300kHz ） -128dBm （ 0.3MHz 到 6GHz ） -120dBm （ 6GHz 到 8.5GHz ） | |||
RBW=10Hz （4-Port） |
| |||
| 定向性 | 46dB （ <3GHz ） | |||
| 源匹配 | 40dB （ <3GHz ） 36dB （ 3GHz ~ 6GHz ） 35dB （ 6GHz ~ 8.5GHz ） | |||
| 負載匹配 | 46dB （ <3GHz ） 40dB （ 3GHz ~ 6GHz ) 36dB （ 6GHz ~ 8.5GHz ） | |||
| 反射跟蹤 | 0.03dB （ <3GHz ） 0.04dB （ 3GHz ~ 6GHz ) 0.06dB （ 6GHz ~ 8.5GHz ） | |||
| 傳輸跟蹤 | 0.03dB （ <3GHz ） 0.04dB （ 3GHz ~ 6GHz ) 0.06dB （ 6GHz ~ 8.5GHz ） | |||
| 測量點數 | 2 ~ 10001 | |||
| 掃描速度 | 80us/點 （ RBW = 30kHz ） | |||
| 測試端口輸出 | ||||
| 頻率分辨率 | 1Hz | |||
| 頻率準確度 | ±2ppm （ 5℃ ~ 40℃ ） | |||
| 相噪@10kHz | -85dBc/Hz （ 100kHz ~ 3GHz ） -82dBc/Hz （ 3GHz ~ 8.5GHz ） | |||
諧波抑制 | -25dBc（< 5MHz），-30dBc（≥5MHz） | |||
| 電平精度 | ±1dB（Typical），±1.5dB（Maximum） | |||
| 電平范圍 | -55dBm ~ +10dBm （ 100kHz ~ 4.5GHz ） -55dBm ~ +8dBm （ 4.5GHz ~ 6GHz ） -55dBm ~ +6dBm （ 6GHz ~ 8.5GHz ） | |||
輸出電平分辨率 | 0.05dB | |||
| 測試端口輸入 | ||||
| 測試端口輸入 | +10dBm （ 100kHz ~ 4.5GHz ） +13dBm （ 4.5GHz ~ 6GHz ） +13dBm （ 6GHz ~ 8.5GHz ） | |||
| 損壞電平 | +26dBm，±35VDC | |||
| 噪底電平 | ||||
RBW=10Hz （2-Port） | -80dBm （ <300kHz ） -95dBm （ 0.3MHz ~ 6GHz ） -92dBm （ 6GHz ~ 8.5GHz ） | |||

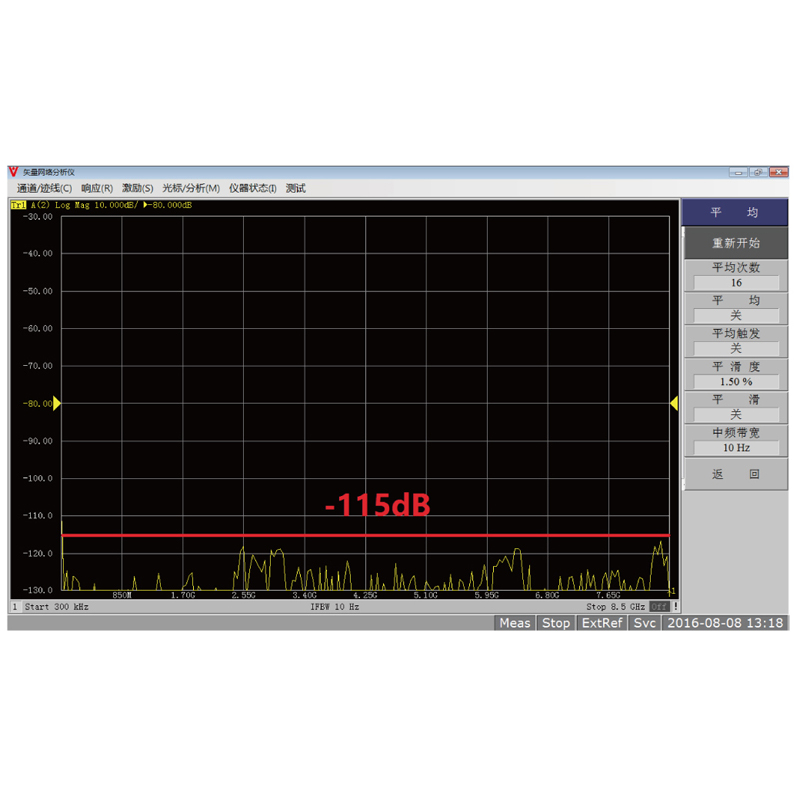

RBW=10Hz （4-Port） | -90dB （<300kHz） -115dB （0.3MHz ~ 6GHz） -113dB （6GHz ~ 8.5GHz） | |||

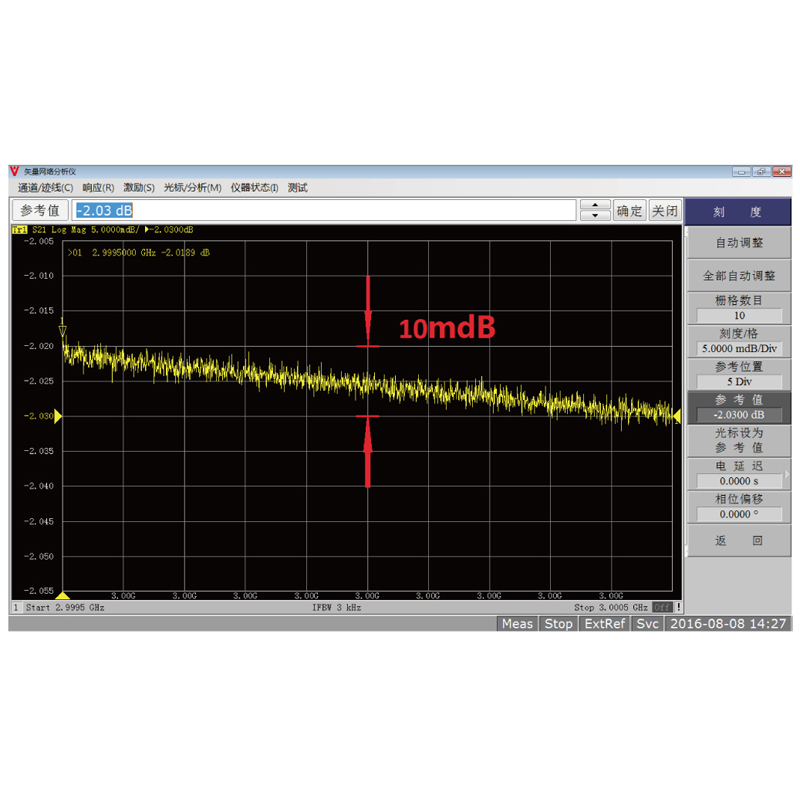

| 跡線噪聲（0dBm輸入） | ||||
幅度 RBW=3kHz | 8mdBrms （ <300kHz ） 5mdBrms （ 0.3MHz ~ 6GHz ） 6mdBrms （ 6GHz ~ 8.5GHz ） | |||
相位 RBW=3kHz | 0.060°rms （ <300kHz ） 0.040°rms （ 0.3MHz ~ 6GHz ) 0.045°rms （ 6GHz ~ 8.5GHz ） | |||
| 穩定性 | ||||
| 幅度 | ±0.005dB/℃ （ < 3GHz ） ±0.01dB/℃ （ 3GHz ~ 6GHz ） ±0.02dB/℃ （ 6GHz ~ 8.5GHz ） | |||
| 相位 | ±0.1°/℃ （ <3GHz ） ±0.2°/℃ （ 3GHz ~ 6GHz ） ±0.4°/℃ （ 6GHz ~ 8.5GHz ） | |||
| 動態精度 | ||||
| 幅度 | ±0.25 dB （10 dBm） ±0.1 dB （-30 dBm） ±2.0 dB （-90 dBm | |||
| 相位 | ±5° （10 dBm） ±0.5° （-30 dBm） ±15° （-90 dBm） | |||
| 一般性指標 | ||||
| 中頻帶寬 | 1, 1.5, 2, 3, 4, 5, 7, 10, 15, 20, 30, 40, 50, 70, 100, 150, 200, 300, 400, 500, 700, 1kHz, 1.5kHz, 2kHz, 3kHz, 4kHz, 5kHz, 7kHz, 10kHz, 15kHz, 20kHz, 30kHz, 40kHz, 50kHz, 70kHz | |||
| 前面板 | ||||

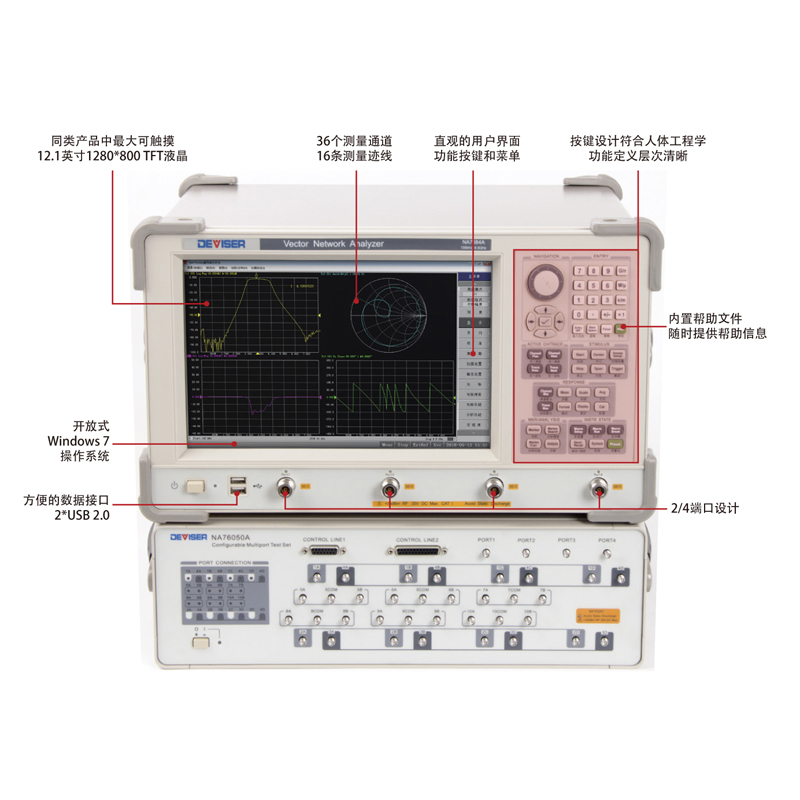

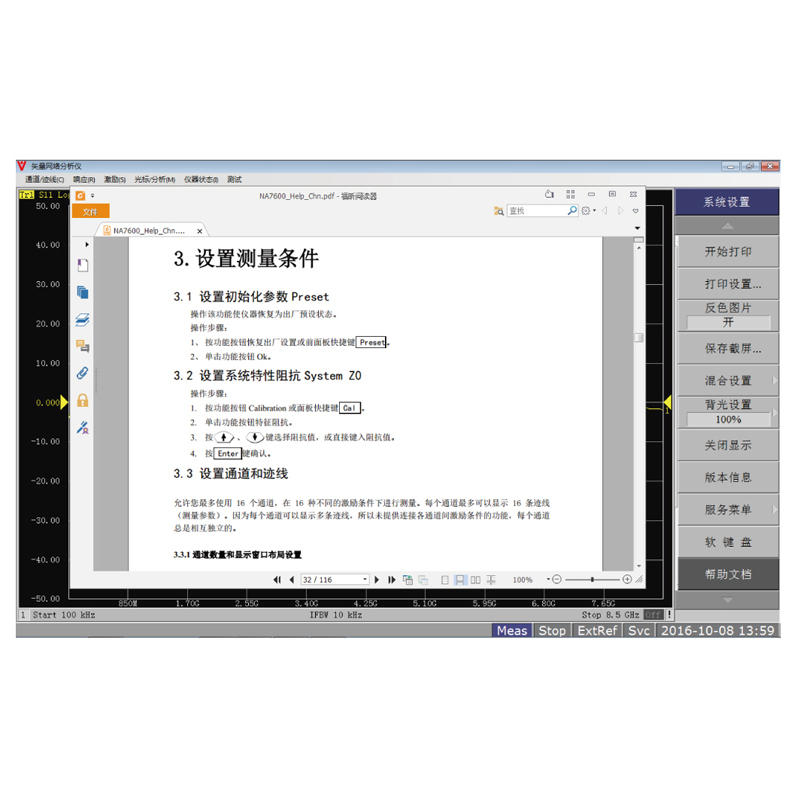

| 顯示 | 12.1英寸TFT彩色LCD，1280*800分辨率，觸摸屏 | |||
| RF端口 | N（陰）型，50Ω | |||
| USB接口 | USB2.0 ，Type A，2個 | |||
| 后面板 | ||||
| 外觸發輸入 | 接口類型：BNC（陰） 輸入電平：LOW門限電壓0.5V，HIGH門限電壓2.1V， 輸入電平范圍：0 ~ 5V 脈寬：≥2us 極性：正或負 | |||
| 外參考輸入 | 接口類型：BNC（陰） 輸入頻率：10MHz±10ppm 輸入電平：-3 ~ +10dBm | |||
| 內參考輸出 | 接口類型：BNC（陰） 輸出頻率：10MHz±1ppm 信號類型：正弦波 輸出電平：0dBm±3dB 輸出阻抗：50Ω | |||
| 視頻輸出 | 15針迷你D-Sub，陰頭，驅動VGA兼容監視器 | |||
| GPIB接口 | 24針D-Sub（D-24型），陰頭，與IEEE-488兼容 | |||
| USB接口 | USB3.0，Type A，1個；USB2.0，Type A，3個 | |||
| LAN接口 | RJ-45，2個10/100/1000 BaseT以太網，在數據速率之間 自動切換 | |||
| 并口 | 25針D-Sub，陰頭，LPT打印 | |||
| 串口 | 9針D-Sub，陽頭，與RS232兼容 | |||
| 儀器供電 | 頻率：47 ~ 63Hz 電壓：90 ~ 264 VAC 功率：150VA最大 | |||
| EMC | ||||
| 射頻發射 | EN 61326-1:2013 EN 61326-2-1:2013 CISPR 11:2009 CISPR 16-1系列 Group 1，Class A | |||
| 抗擾度 | 執行標準： EN 61326-2-1:2013 | |||
| ESD | 執行標準： | |||
| 射頻電磁場 | 執行標準： 3 V/m，80-1000 MHz 80% AM，1kHz | |||
| 安全性 | IEC 61010-1:2006 / EN 61010-1:2006 | |||
| 工作環境 | ||||
| 溫度 | +5℃ ~ +40℃ | |||
| 校準溫度 | 23℃ ± 5℃ | |||
| 濕度 | 20% ~ 80% | |||
| 高度 | 0至2000米 | |||
| 振動 | 執行標準IEC 60068-2-6，0.21g 最大值，5Hz 至 50Hz | |||
| 貯存環境 | ||||
| 溫度 | -10℃ ~ +60℃ | |||
| 濕度 | 20% ~ 90% | |||
| 高度 | 0~4572米 | |||
| 振動 | 執行標準IEC 60068-2-64，0.5g 最大值，5Hz ~ 500Hz | |||
| 沖擊 | 執行標準IEC 60068-2-27，40g 最大 | |||
| 形體 | ||||
尺寸（W*H*D） | 445mm * 265mm * 330mm | |||
| 重量 | 11kg（兩端口），15kg（四端口） | |||
